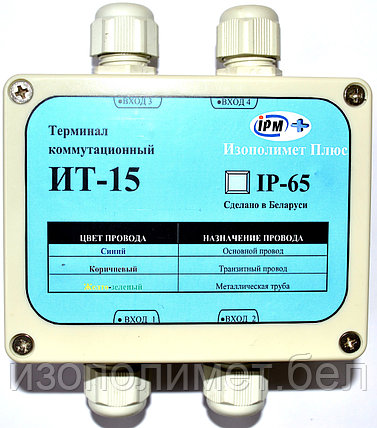

С помощью терминала коммутационного ИТ-15 (КТ-15) можно соединить две независимые системы ОДК разных проектов и разрозненные части одной системы одного проекта (в случае, когда система контроля разбита на части объектами, в которых находятся трубы или задвижки, не изолированные пенополиуретаном).
Дополнительно терминал может выполнять функцию разъединения системы ОДК на независимые участки. Разъединение системы ОДК производится, когда необходимо произвести диагностику системы по отдельным участкам (в случае поиска дефекта), либо когда требуется временное отсечение от общей системы ОДК, участка трубопровода с поврежденной системой контроля. После устранения повреждения система объединяется.
|
|
Функция | Схема подключения принципиальная | Схема подключения электрическая |
| 1 | Подключение приборов контроля к системе ОДК | ||
| 1.1 | Подключение импульсного рефлектометра | ||
| 1.2 | Подключение контрольно-монтажного тестера | ||
| 1.3 | Подключение стационарного двухканального детектора | схема | схема |
| 2 | Коммутация проводников системы ОДК | ||
| 2.1 | Закольцовка одной четырехтрубной системы ОДК | схема | схема |
| 2.2 | Объединение четырех независимых двухтрубных систем ОДК | схема | схема |
| 2.3 | Подсоединение (наращивание) кабеля к двухтрубной системе ОДК | схема | схема |
| 2.4 | Разъединение (закольцовка) одной двухтрубной системы ОДК на две независимые | схема | схема |
| № | Параметр | Значение |
| 1 | Габаритные размеры | 115 х 150 х 55 мм |
| 2 | Класс защиты |
IР 65 |
| 3 | Максимальное напряжение | 500 В |
| 4 | Марка подключаемого кабеля | NYM 3х1,5 |
| 5 | Масса нетто / брутто | 298 / 303 г |
| 6 | Материал корпуса | АВС пластик |
| 7 | Рабочая температура | -20 … +100 °C |
| 8 | Установочные размеры, Ш х В | 106 х 106 мм |
| № | Комплектующие |
Кол-во, шт. |
| 1 | Терминал | 1 |
| 2 | Перемычка внутренняя |
4 |
| 3 | Стяжка |
8 |
| 4 | Бирка |
4 |
| 5 | Саморез | 2 |
| 6 | Дюбель | 2 |
| 7 | Паспорт | 1 |
Устанавливается в концевых точках контроля на стенах зданий и в проходных точках контроля в коверах http://izopolimet.deal.by/g926896-yaschik-kovera
- Подключается к СОДК трубопровода через «КУК-3» или кабель NYM 3*1,5
- Возможна замена терминалом «ИТ-15/Ш» http://izopolimet.deal.by/p8115100-terminal-kommutatsionnyj-15sh.html (в точках контроля с повышенной влажностью возможна замена только терминалом «ИТ-15/ШГ»)
| Основные | |
|---|---|
| Производитель | Изополимет Плюс |
| Тип материала | НГ (негорючий) |
| Экологическая безопасность материала | Безопасен |
| Страна производитель | Беларусь |
| Пользовательские характеристики | |
| Материал корпуса | ABS пластик |
- Цена: от 24 руб.
- Способ упаковки: Пакет ZIP
