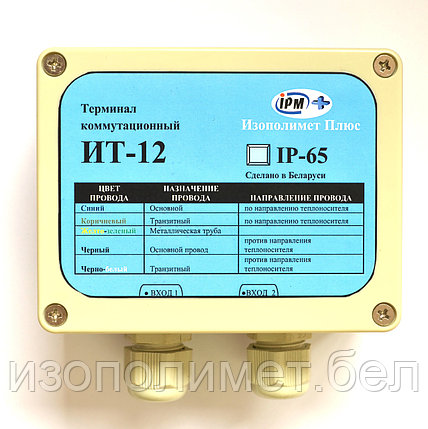

Терминал коммутационный ИТ-12 (КТ) может выполнять функцию разъединения системы ОДК на независимые участки. Разъединение системы ОДК производится, когда необходимо произвести диагностику системы по отдельным участкам (в случае поиска дефекта), либо когда требуется временное отсечение от общей системы ОДК, участка трубопровода с поврежденной системой контроля. После устранения повреждения система объединяется.
Функция | Схема подключения принципиальная | Схема подключения электрическая | |
1 | Подключение приборов контроля к системе ОДК | ||
1.1 | Подключение импульсного рефлектометра | ||
1.2 | Подключение контрольно-монтажного тестера | ||
2 | Коммутация проводников системы ОДК | ||
2.1 | Соединение одной двухтрубной системы ОДК в промежуточной точке контроля | схема | схема |
2.2 | Разъединение одной двухтрубной системы ОДК в промежуточной точке контроля | схема | схема |
№ | Параметр | Значение |
1 | Габаритные размеры | 115 х 95 х 55 мм |
2 | Класс защиты | IР 65 |
3 | Максимальное напряжение | 500 В |
4 | Марка подключаемого кабеля | NYM 5х1,5 |
5 | Масса нетто / брутто | 216 / 221 г |
6 | Материал корпуса | АВС пластик |
7 | Рабочая температура | -20 … +100 °C |
8 | Установочные размеры, Ш х В | 103 х 78 мм |
№ | Комплектующие |
Кол-во, шт. |
1 | Терминал | 1 |
2 |
Перемычка внутренняя |
4 |
3 | Стяжка | 4 |
4 | Бирка | 2 |
5 | Саморез | 2 |
6 | Дюбель | 2 |
7 | Паспорт | 1 |
Устанавливается в промежуточных точках контроля в коверах
Подключается к СОДК трубопровода через «КУК-5»
Основные | |
---|---|
Производитель | Изополимет Плюс |
Максимальная рабочая температура | 40 град. |
Тип материала | НГ (негорючий) |
Экологическая безопасность материала | Безопасен |
Страна производитель | Беларусь |
- Цена: от 21 руб.
