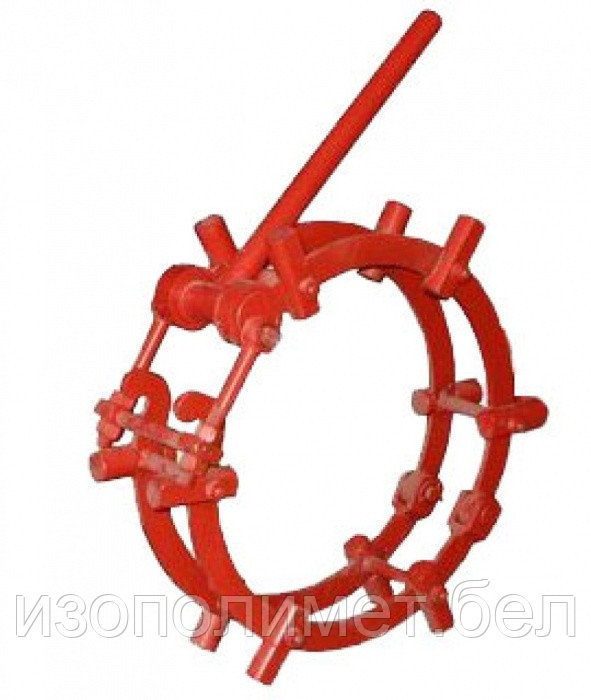

Центраторы наружные эксцентриковые ЦНЭ
Основным отличием эксцентриковых центраторов ЦНЭ от обычных звенных наружных центраторов является возможность использовать один центратор для нескольких диаметров труб, это достигается путём простой перестановкой осей или добавления / удаления проставок.
Каждый типоразмер центратора состоит из двух или трех дуг рамочного типа, соединенных между собой осями и запорно-силового устройства, состоящего из эксцентрика, тяг и поперечины.
Опоры с надставками (брусками), соединяющие дуги, являются элементами, которые плотно прижимаются к наружным поверхностям собираемых труб с помощью силового механизма.
Эксцентрик, поворотом рукоятки обеспечивает стягивающее усилие, развиваемое эксцентриковым зажимом.
Настройка центраторов для работы осуществляется перемещением поперечины по тягам. Настройка на другой типоразмер обеспечивается снятием надставок (брусков) с опор центраторов.
У центратора ЦНЭ 8-15 путем перестановок осей в соответствующие отверстия дуг достигается необходимая настройка на диаметр центрируемой трубы.
Состав центратора ЦНЭ:
1. Обод правый
2. Обод левый
3. Обод средний
4. Ось
5. Эксцентрик
6. Тяга
7. Поперечина
8. Рукоятка
9. Опора
10. Брусок
Достоинства центраторов ЦНЭ:
- Эргономика центратора позволяет переносить и монтировать центратор на трубу одним человеком;
- Универсальность (один центратор может центровать разные диаметры труб)
- Простота и удобство в использовании;
- Малый вес.
Технические характеристики
Модель центратора | ЦНЭ 8-15 | ЦНЭ 16-21 | ЦНЭ 27-32 | ЦНЭ 37-42 | |
Диаметр центрируемых труб, мм | 89, 108, 114, 159 | 168, 219 | 273, 325 | 377, 426 | |
Габаритные размеры, мм | длина | 350 | 450 | 500 | 550 |
ширина | 180 | 210 | 210 | 210 | |
высота | 250 | 380 | 480 | 580 | |
Масса не более, кг | 7 | 15 | 18 | 20 |
Основные | |
---|---|
Производитель | Изополимет Плюс |
Гарантийный срок | 12 мес |
Страна производитель | Россия |
- Цена: от 485 руб.
